Инфографика — визуализация данных или идей, целью которой является донесение сложной информации до аудитории быстрым и понятным образом. Средства инфографики помимо изображений могут включать в себя графики, диаграммы, блок-схемы, таблицы, карты, списки.

инфографика

Линия по которой вы будете резать

линия высечки (dieline)

подложка, в виде вкладыша, или подставка для фиксации какой-либо продукции, либо заготовки.

ложемент

задача

выполнение

Нам предстоит разработать дизайн-макет упаковки для умной кружки с прозрачным элементом и ложементом для удержания самой кружки и подставки (зарядного устройства). Коробка должна быть самосборная, может состоять, как из двух частей, так и быть с крышкой.

Обязательные элементы

Технические ограничения

Текст 100% из файла «модуль 4_text.doc»
Логотип фирмы производителя
Фотографии, визуально обработанные
Авторская графика/Паттерн
Инфографика

Цветовой режим CMYK + 2 spotcolor для линии высечки и линий сгиба.
Линия высечки (dieline). Создайте для нее отдельный слой под названием «Dieline» и цвет под таким же названием (цвет линии фирменный цвет компании (из логотипа), конвертированный spot color) толщиной 0,5pt.
Линия сгиба (Foldline). Создайте для нее отдельный слой под названием «Foldline» и цвет под таким же названием (spot color, 100% M) толщиной 0,5pt, пунктир 4 мм.
Развертка ложемента не более А3

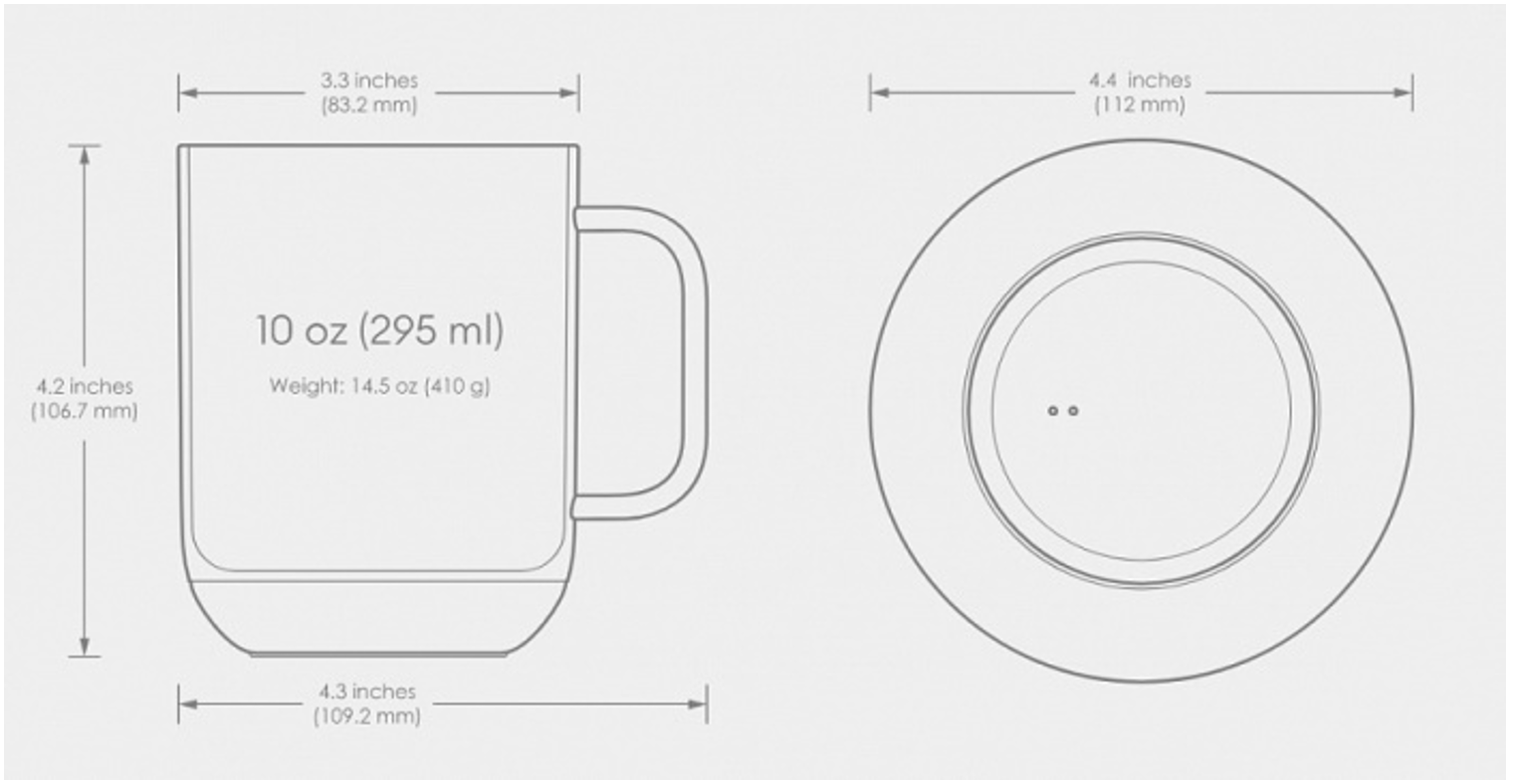

Размер кружки и подставки на рисунке
Блиды 5 мм
Разрешение иллюстраций 300 ppi

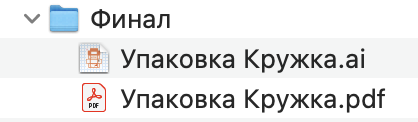

Выходные файлы

Рабочий файл.

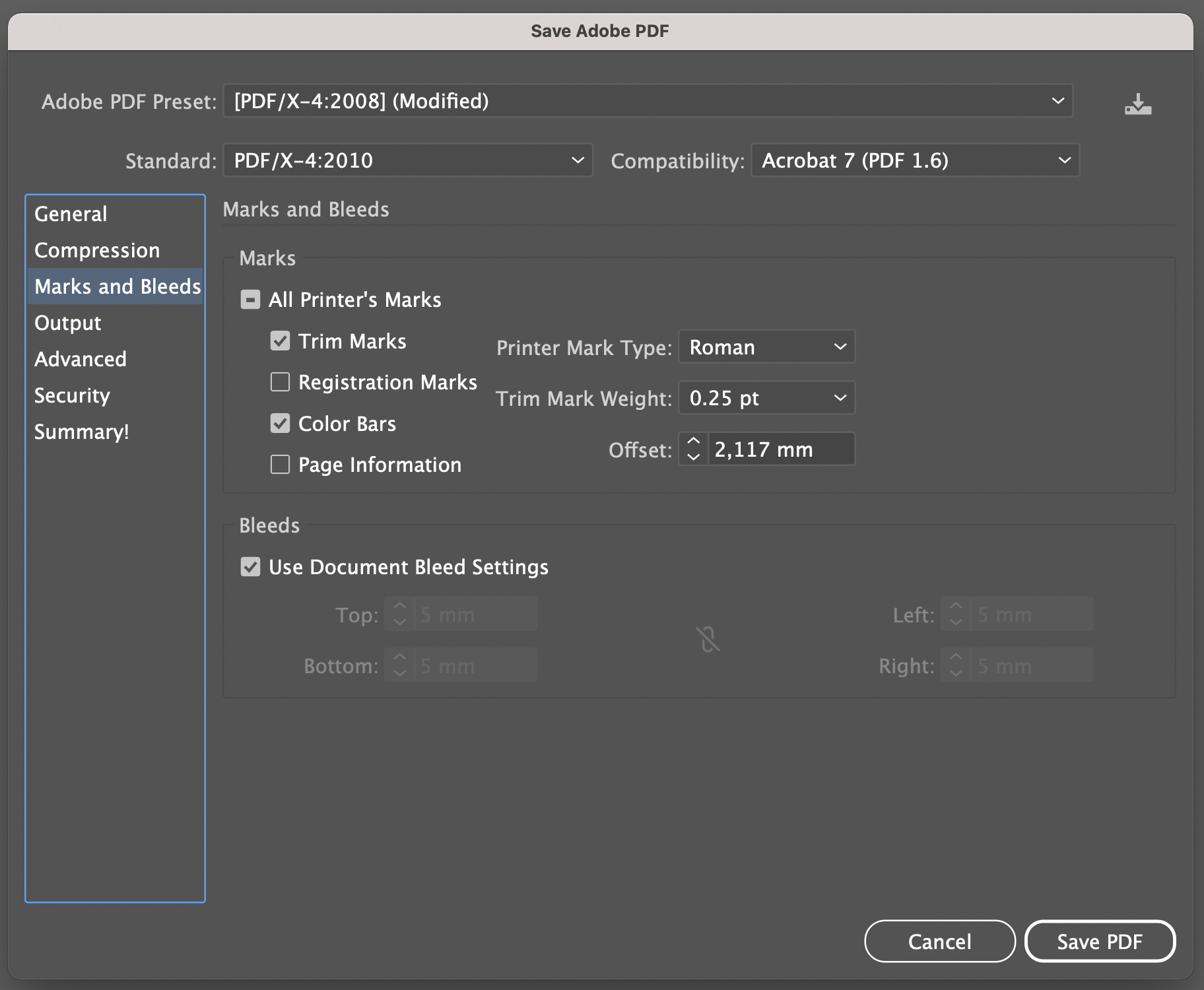

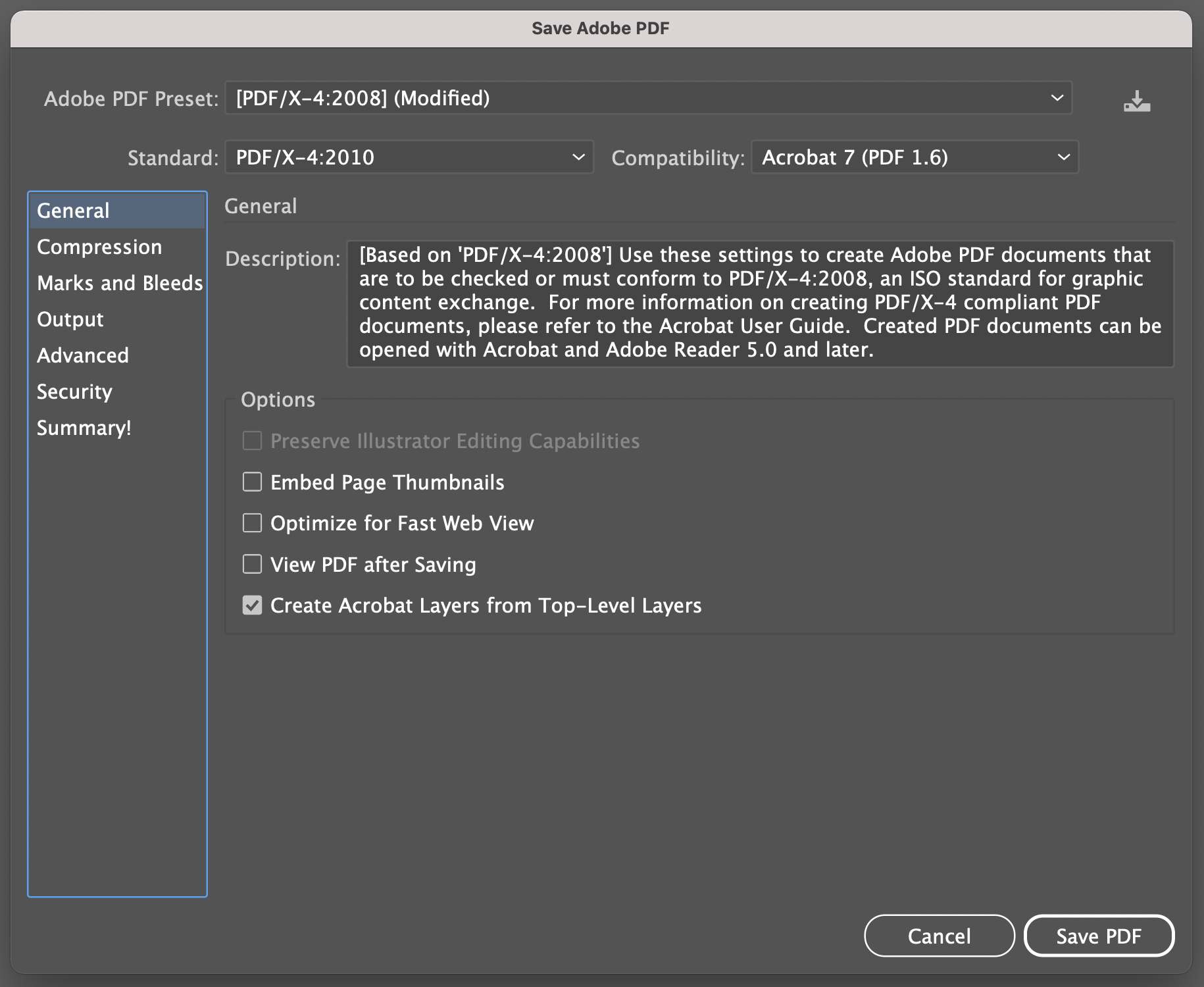

Файл pdf/x-4 по слоям с монтажной областью по размеру развёртки с выставленными и учтёнными блидами, цветовыми шкалам
Распечатанный в масштабе на лист А3, собранный 3Д-макет упаковки

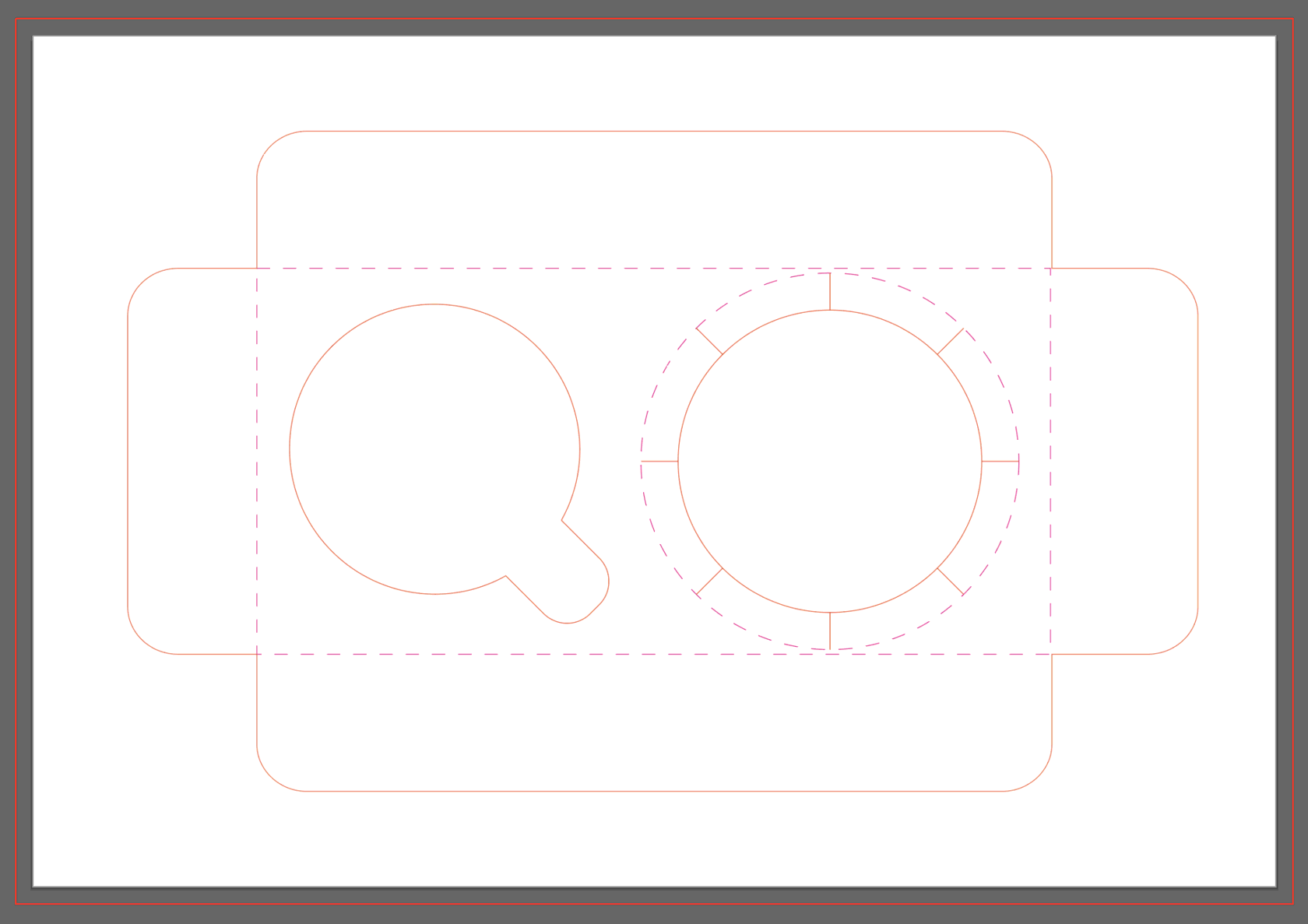

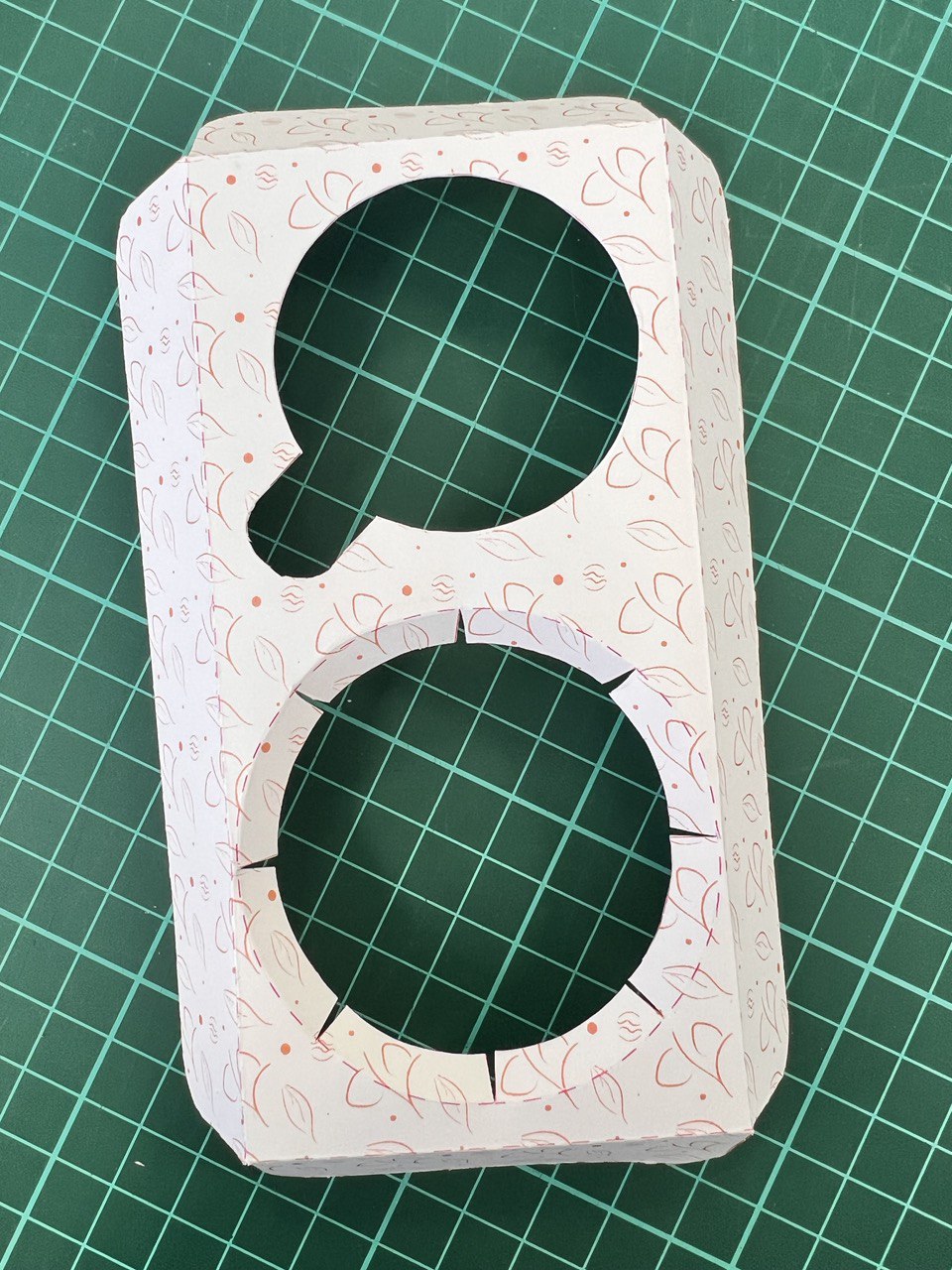

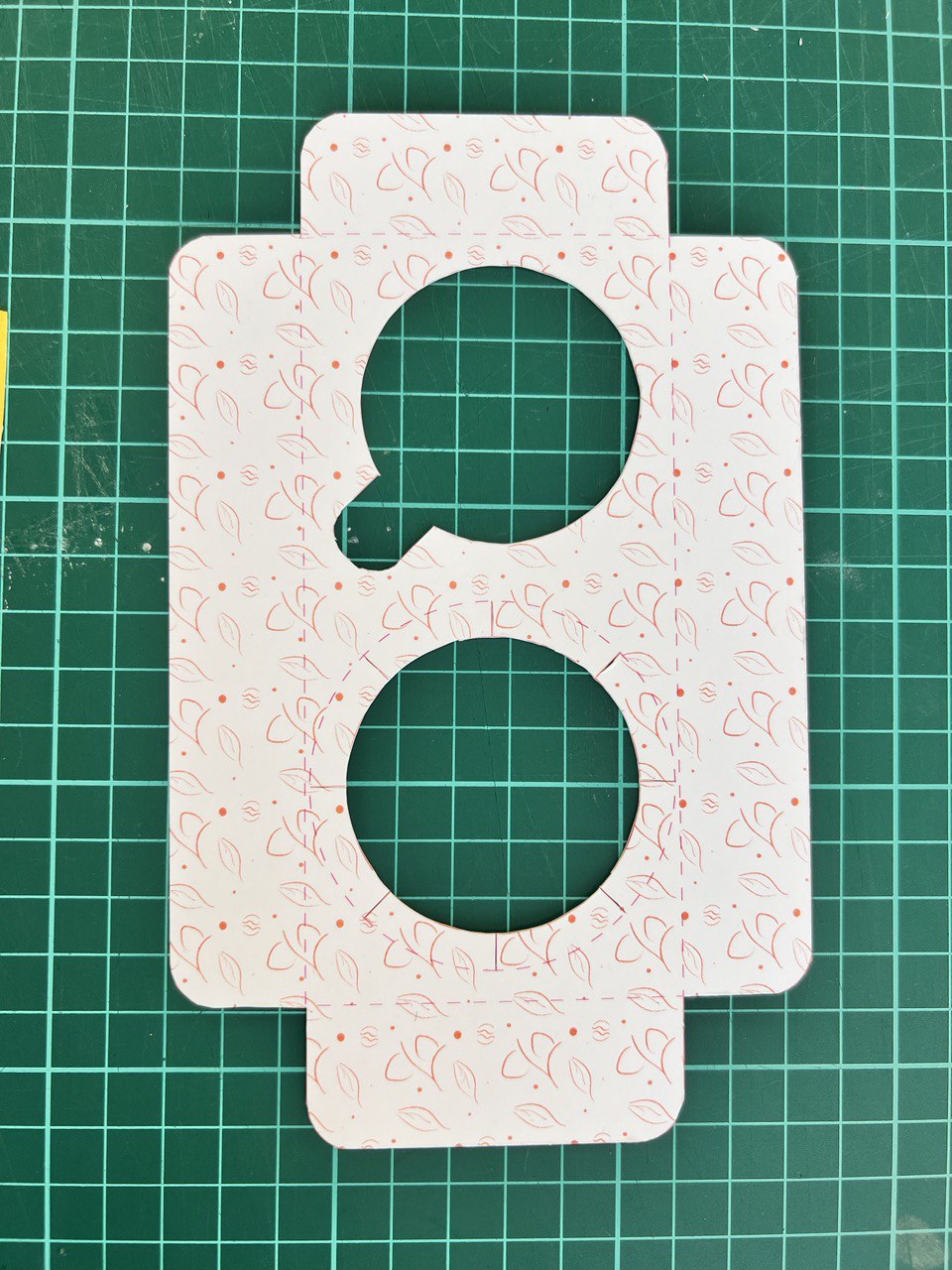

9 . Создаем развертку ложемента и делаем тоже самое с линиями реза и сгиба

1. Создаем рабочий файл А3, блиды 5 мм

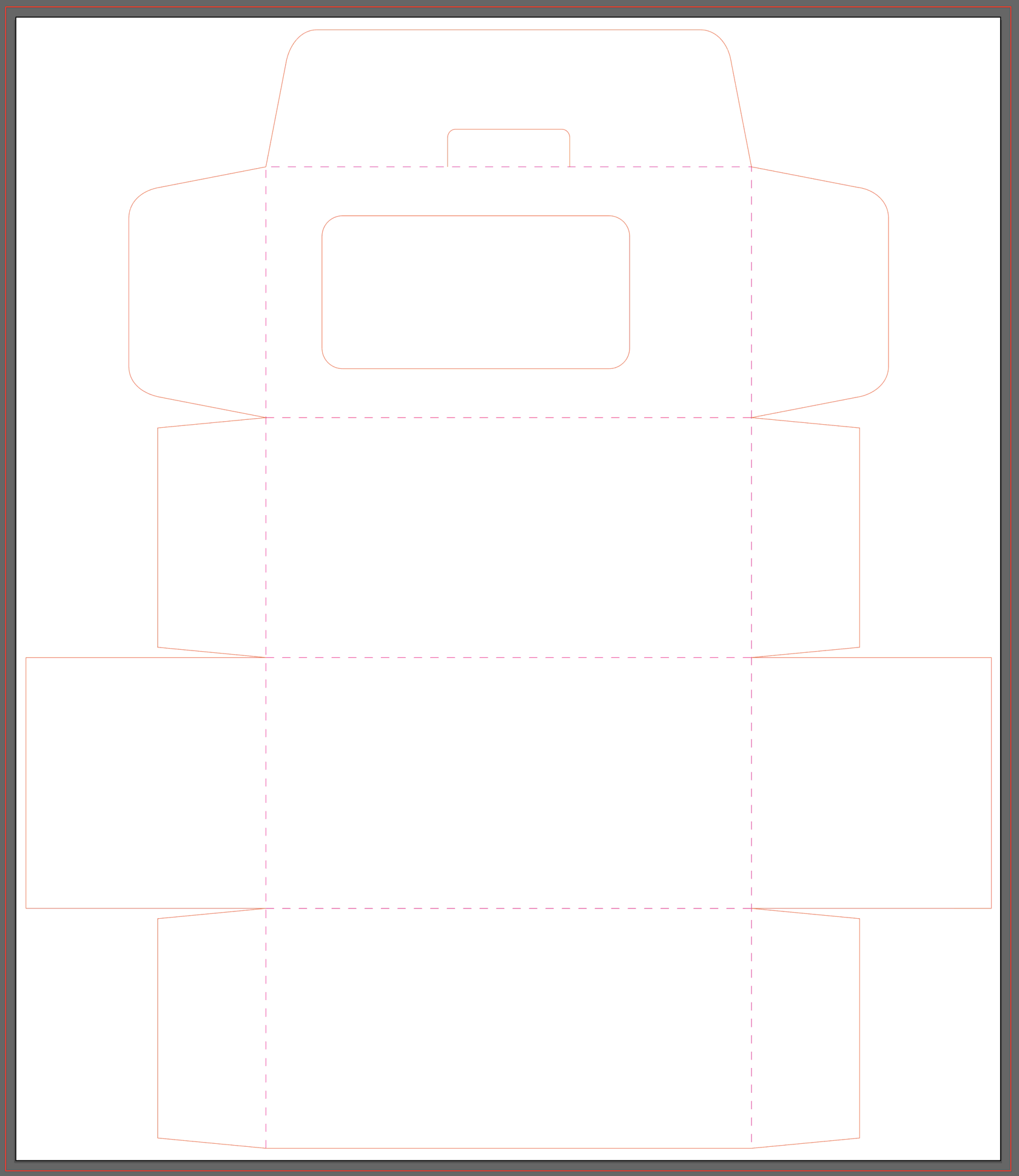

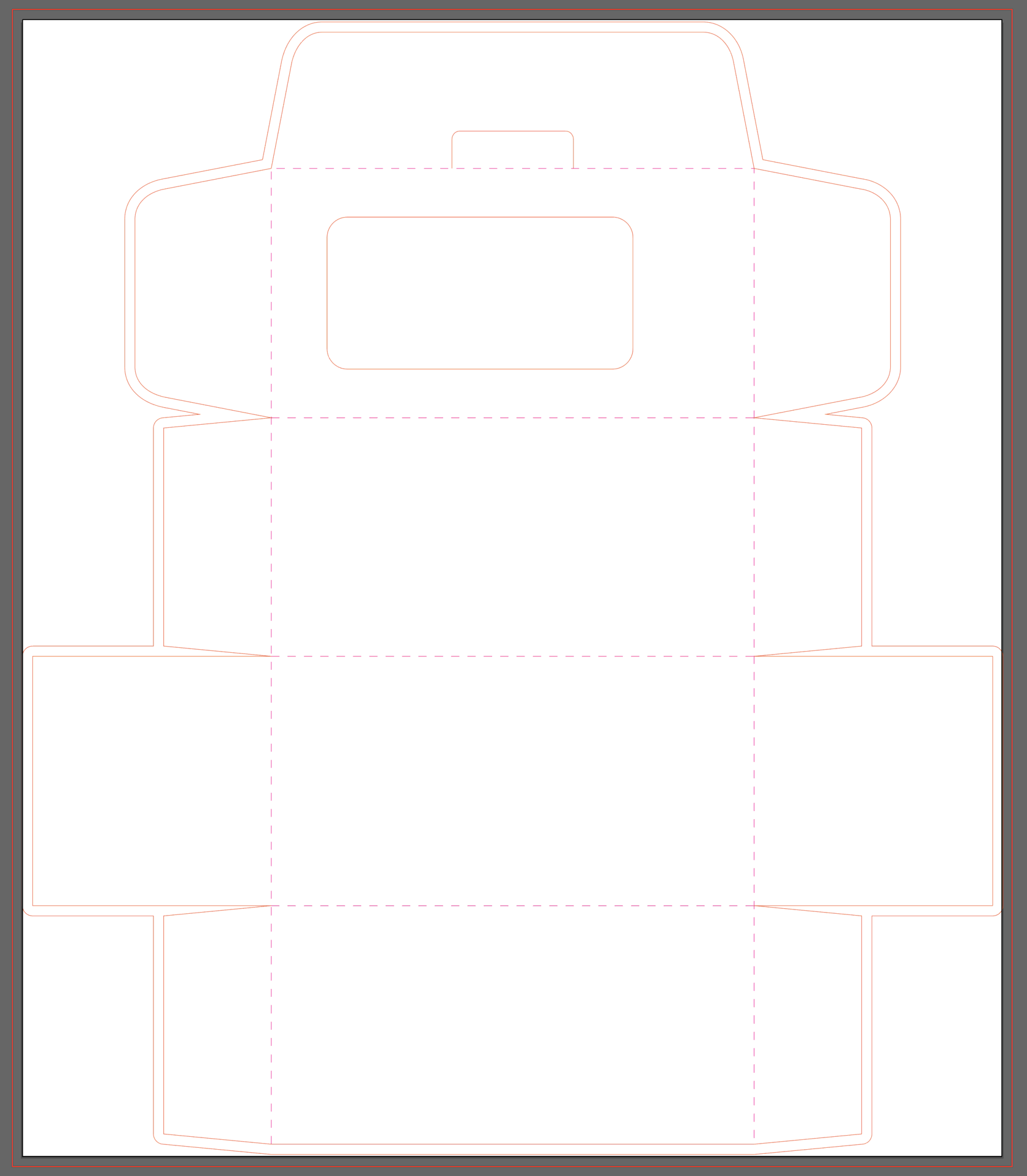

2. Создаем развертку по заданным размерам

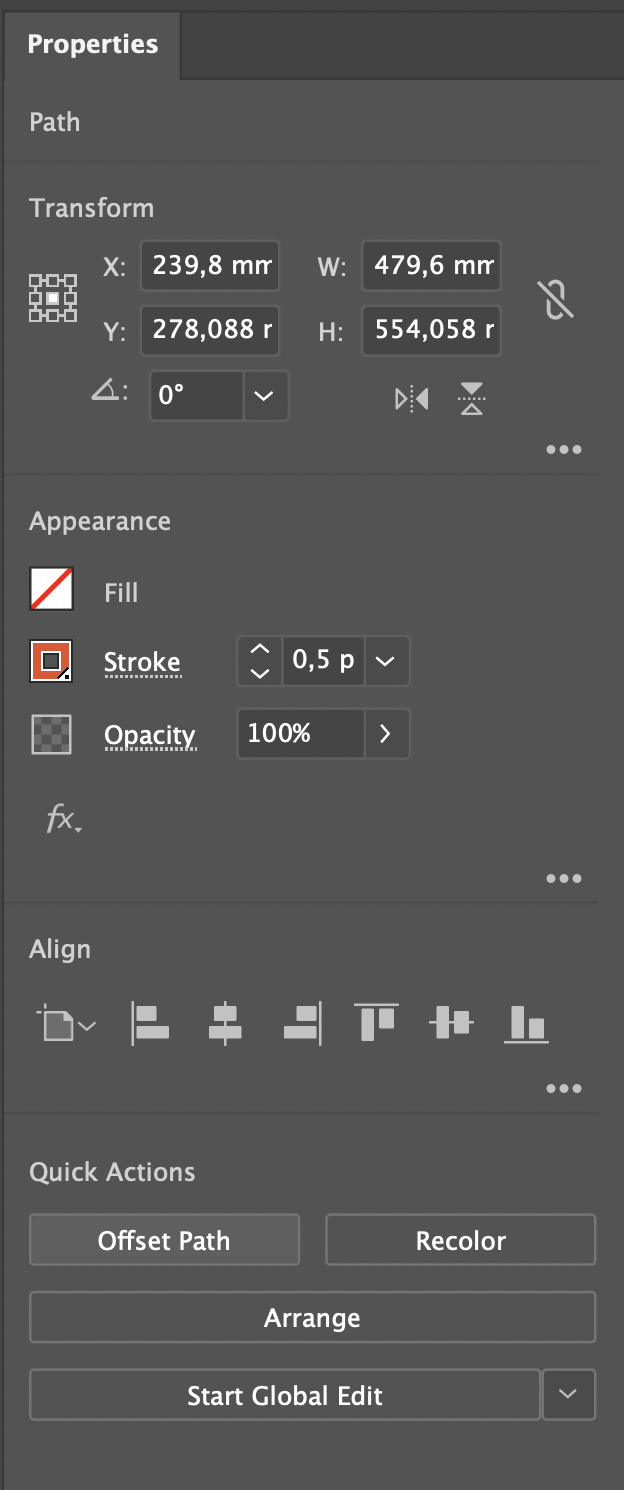

3. Линию реза делаем фирменным цветом компании (из логотипа), толщина 0,5 pt

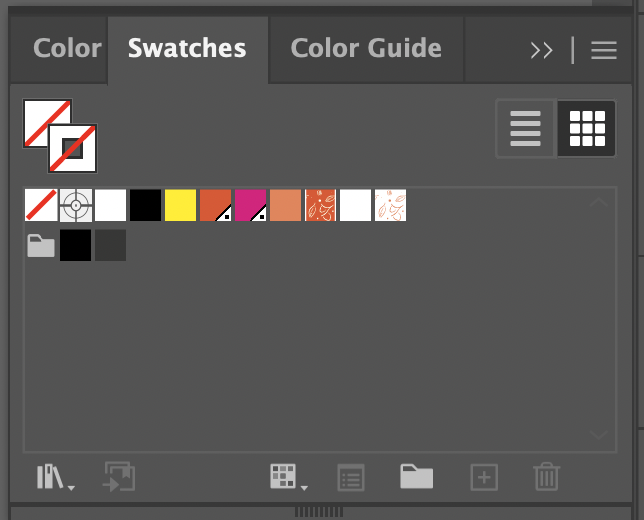

4. Цвет сохраняем как плашечный ( spot color ) и называем его «Dieline»

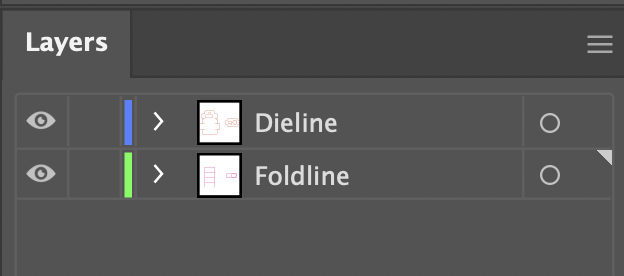

5. Все линии реза переносим на отдельны слой и называем его «Dieline»
6. Линию сгиба делаем цвета 100% M, толщина 0,5 pt
7. Цвет сохраняем как плашечный ( spot color ) и называем его «Foldline»
8. Все линии сгиба переносим на отдельны слой и называем его «Foldline»

совет

не стоит располагать так близко элементы,
упаковка может порваться при сборе.

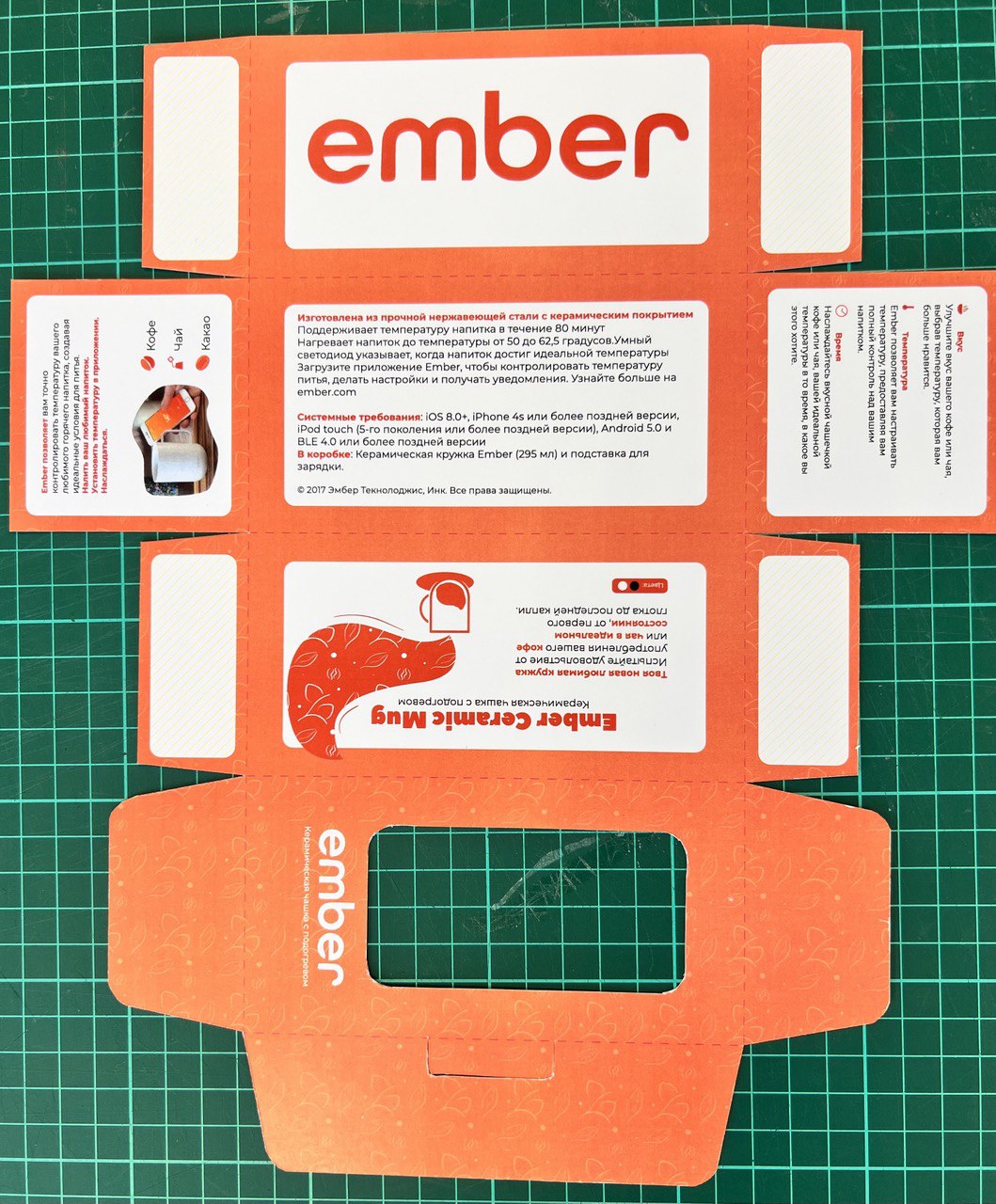

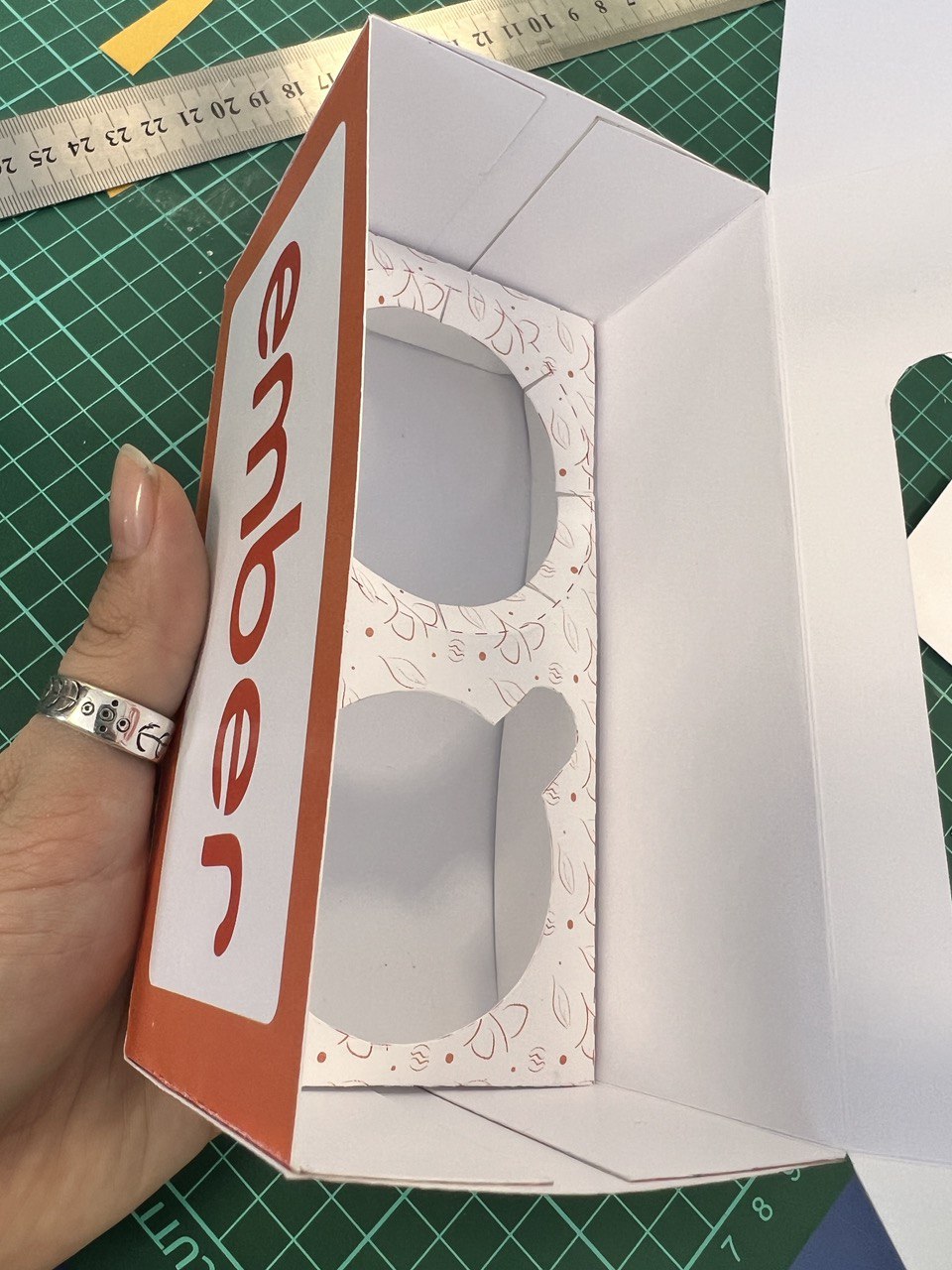

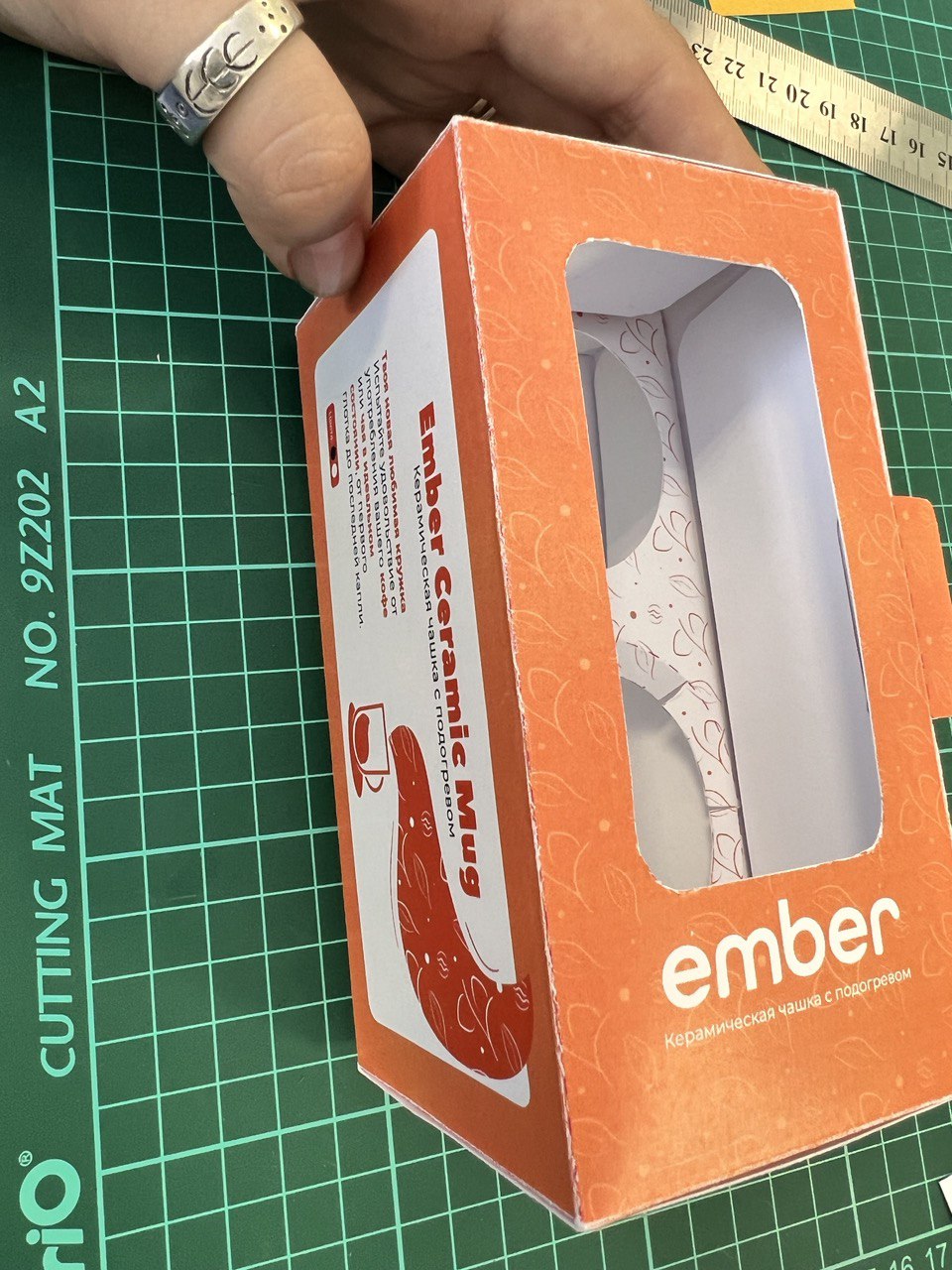

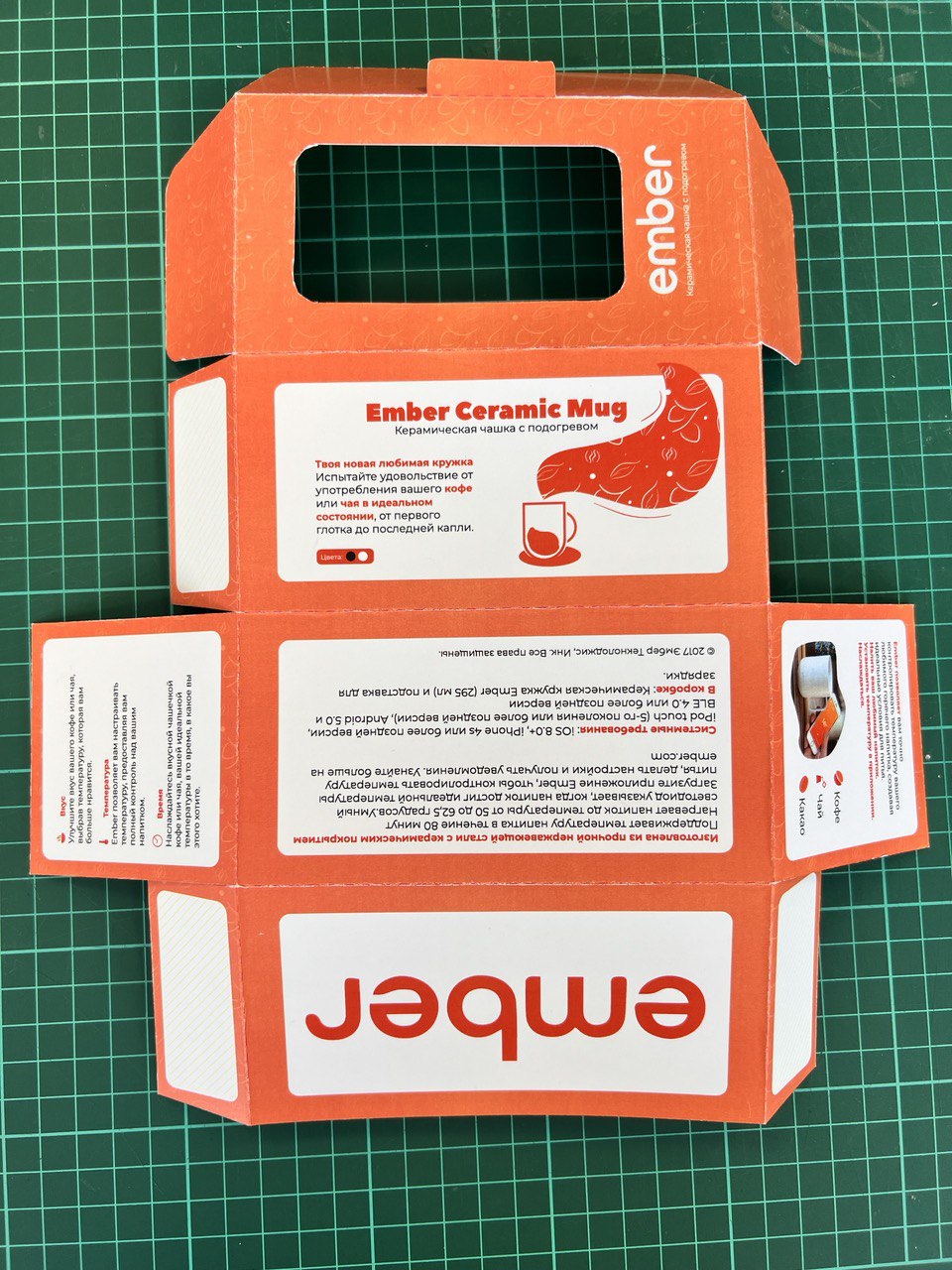

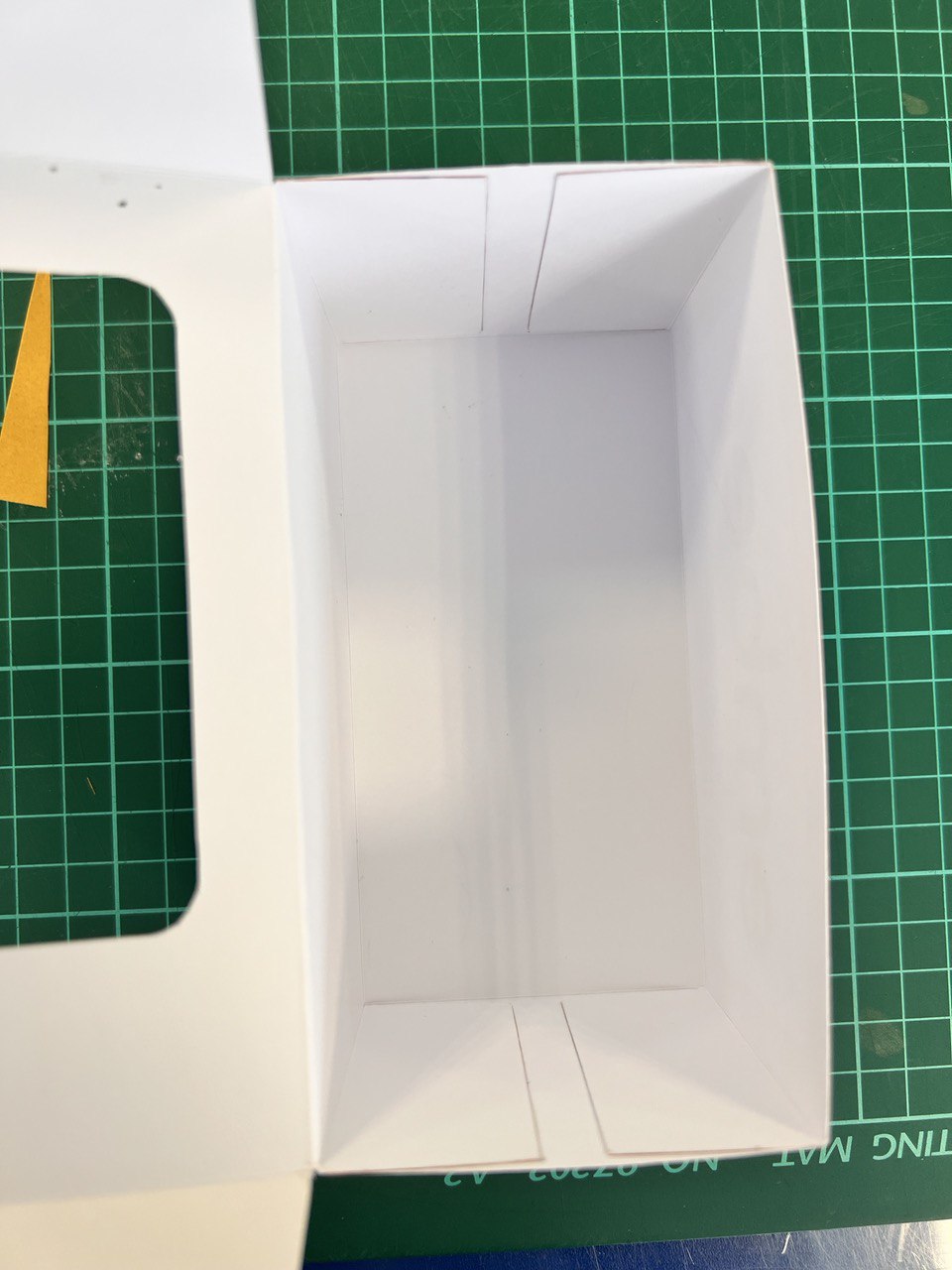

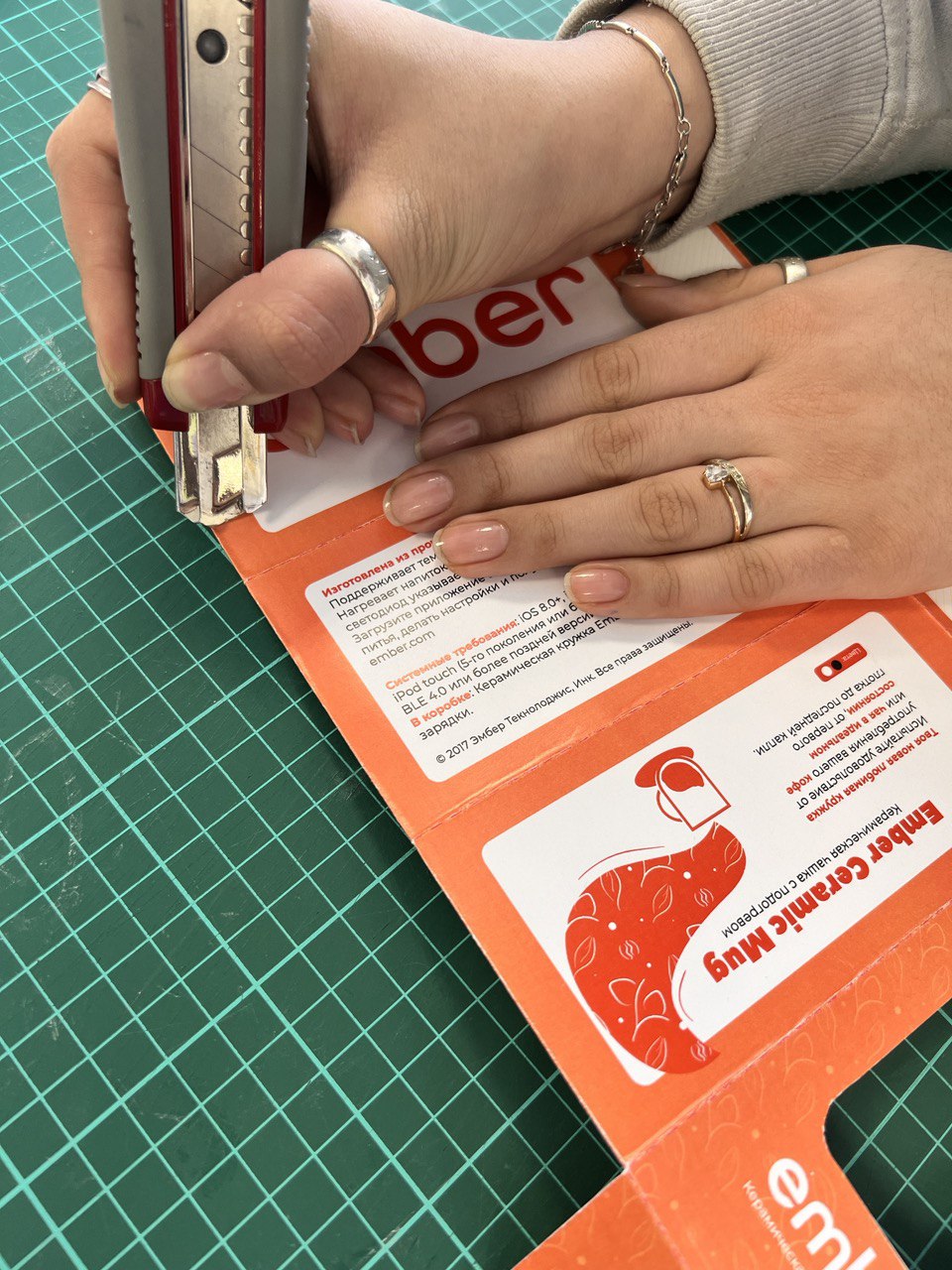

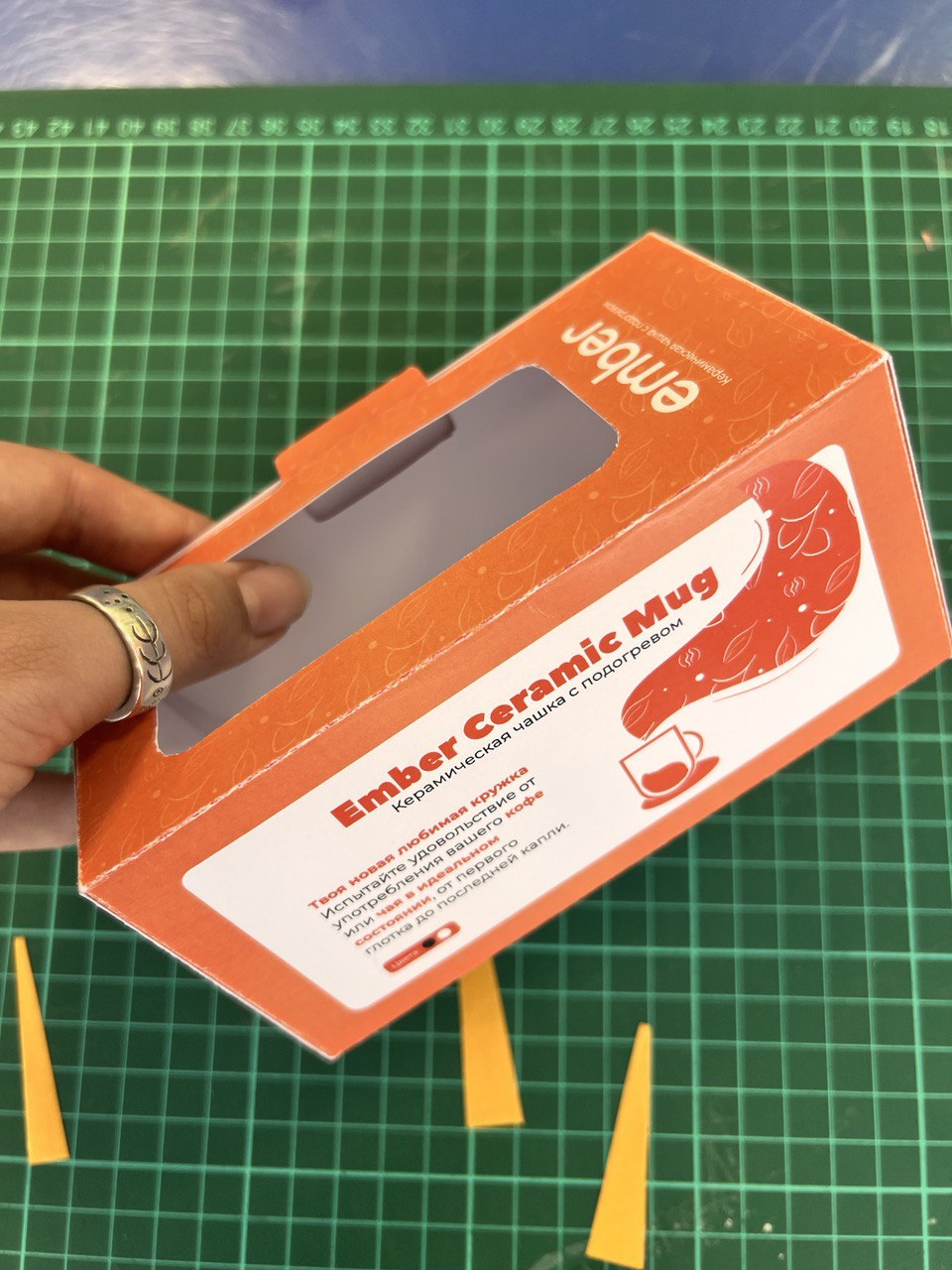

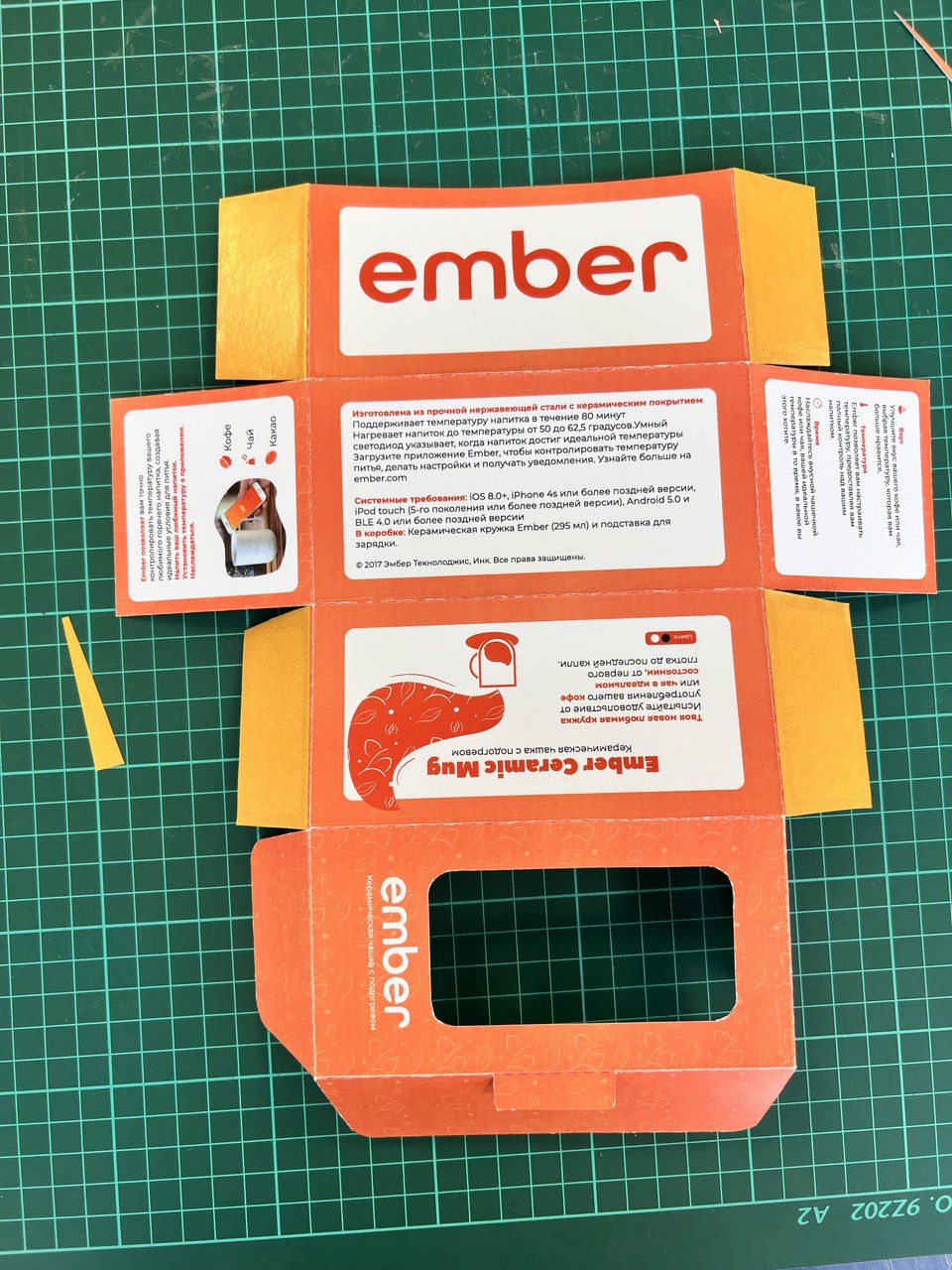

3Д- макет

Переносим этот контур на слой с дизайном
Делаем маску ( делаем запас для печати)

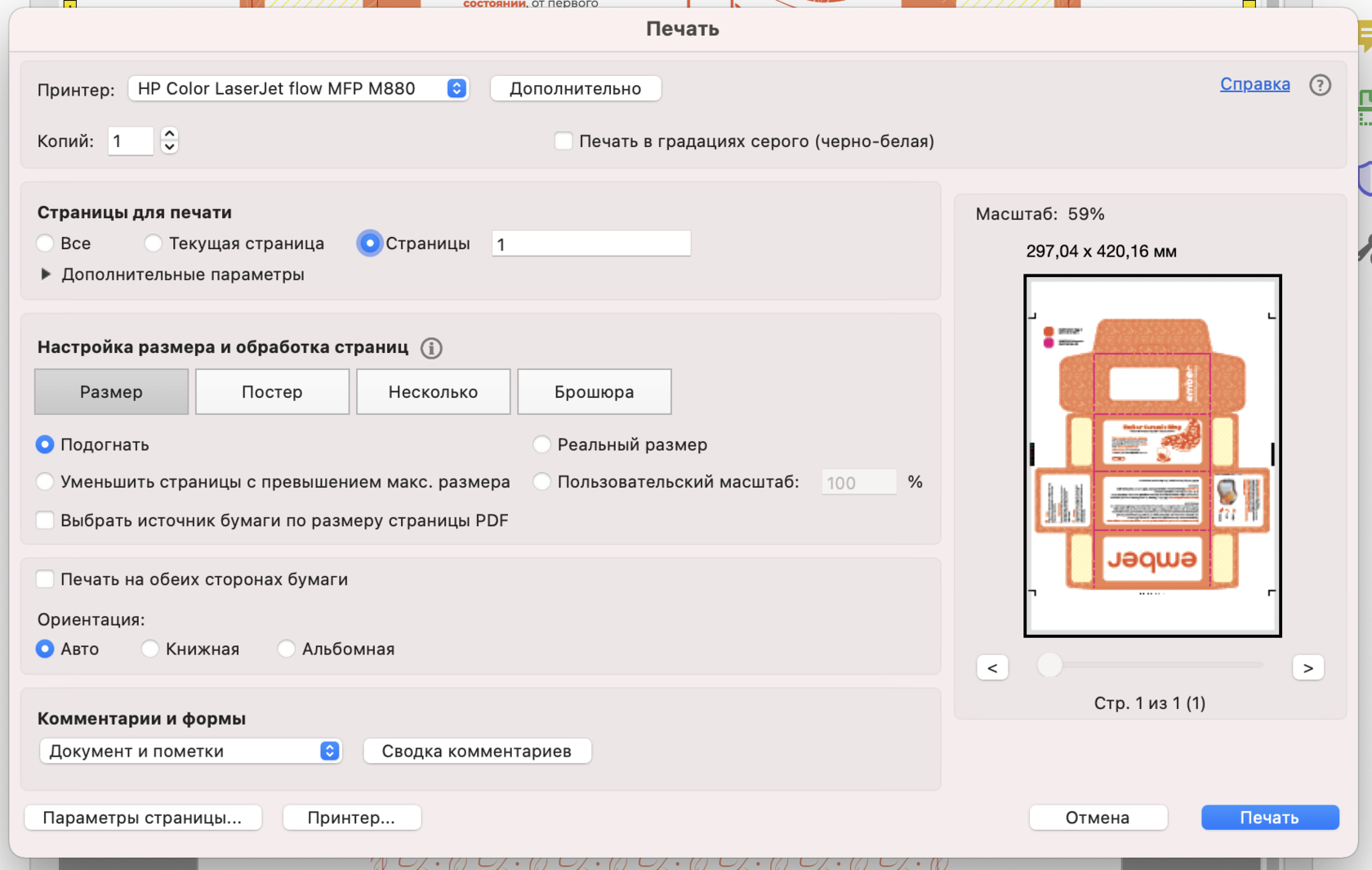

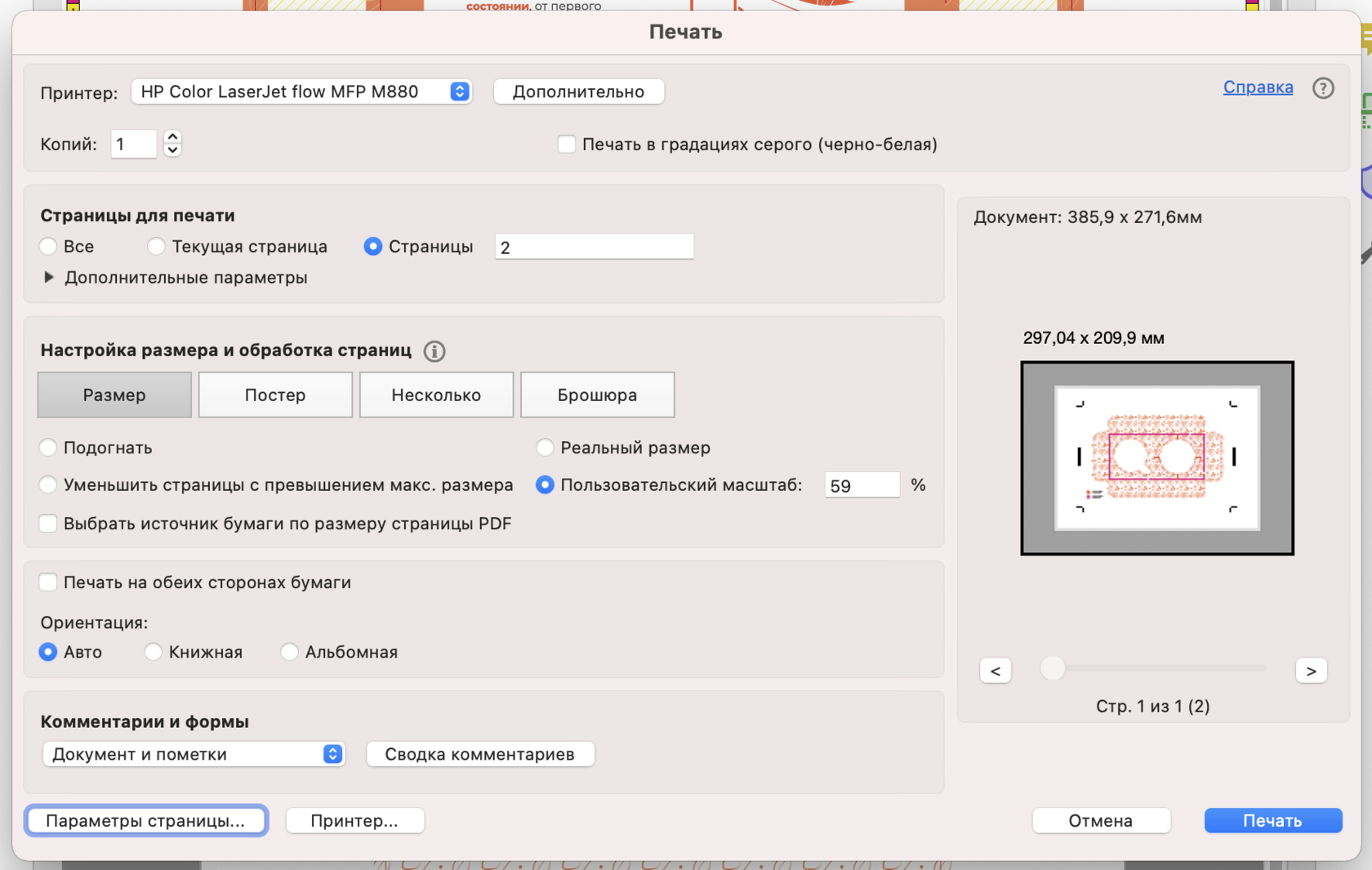

Если все помещается, то просто нажимаем галочку «реальные размеры» и на упаковке и на ложементе

второй контур

10. Вставляем текст
11. Вставляем логотип
12. Трассируем или ставим нужное разрешение в фотошопе позже

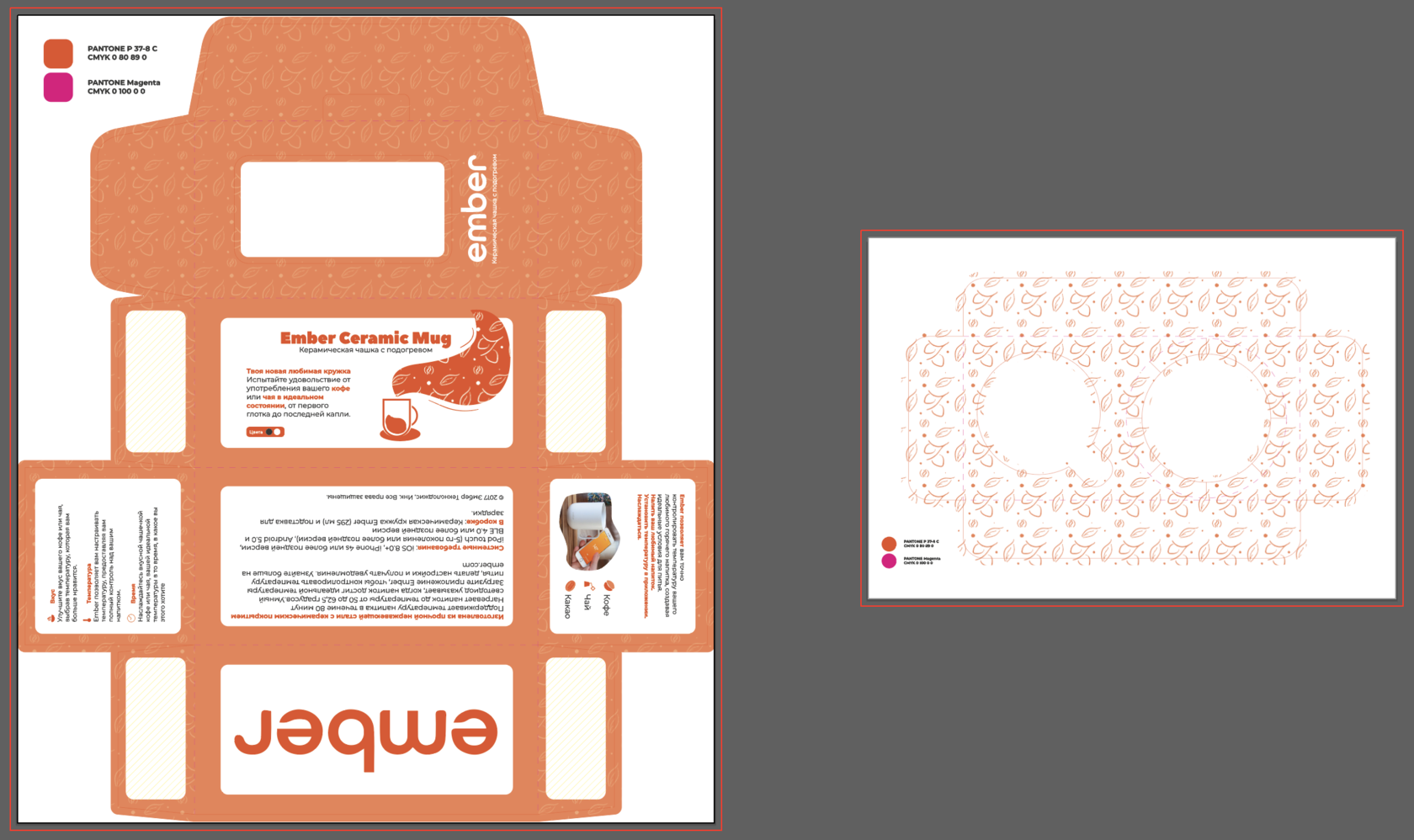

13. Начинаем создавать дизайн
14. Рисуем авторскую графику/паттерн, инфографику, иконки
15. Вставляем картинки
16. Делаем картинкам нужное разрешение

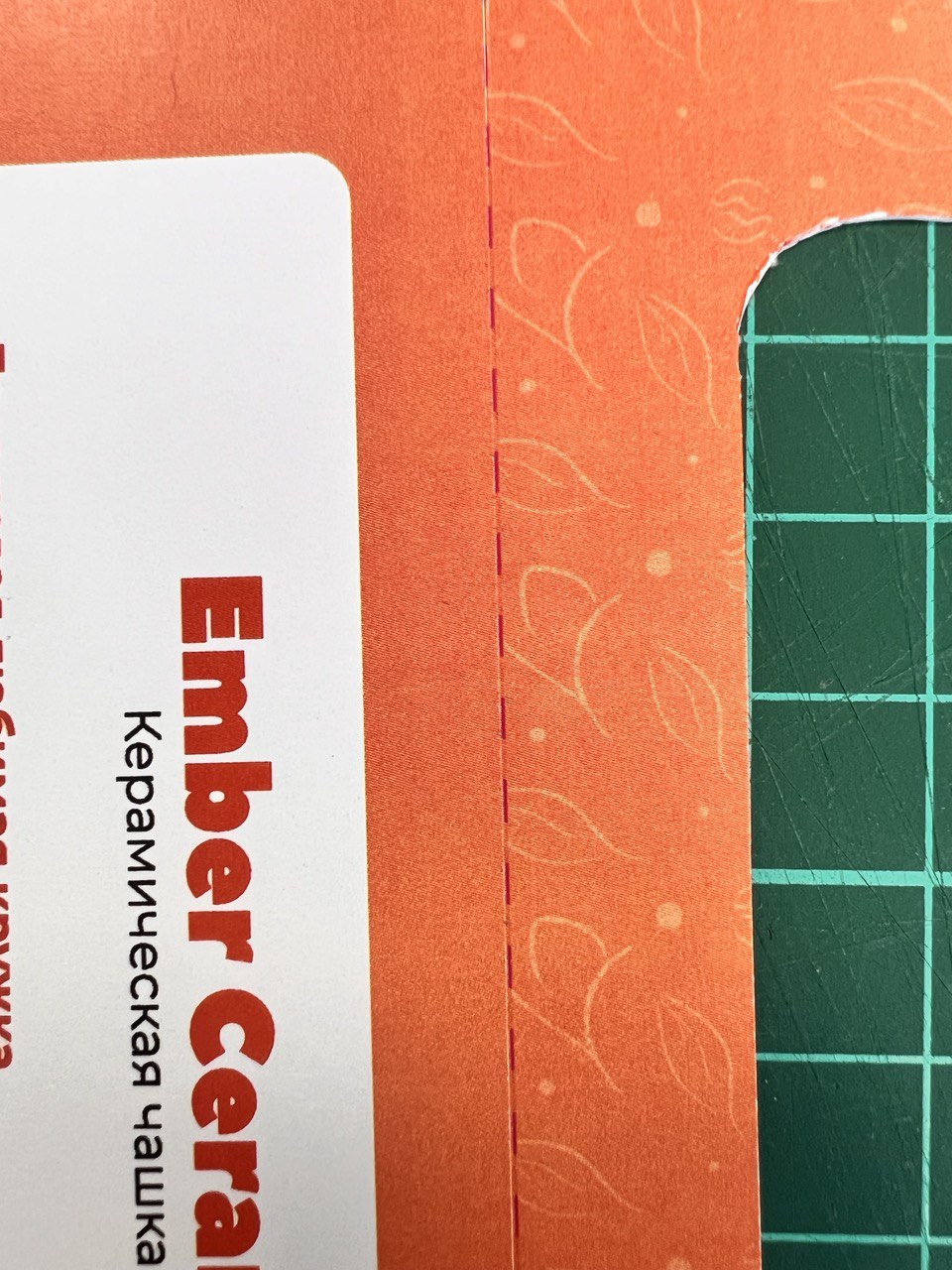

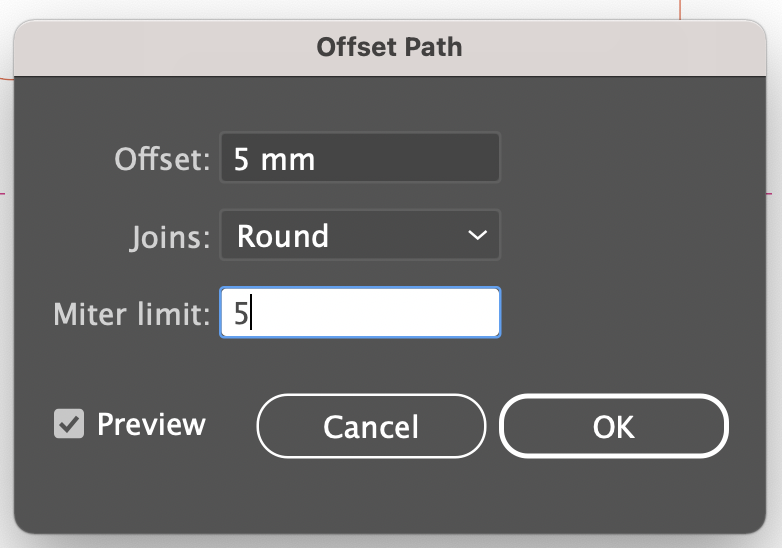

17 . Когда сделали дизайн создаем второй контур (он нужен что бы при печати если что-то съедет, это не испортило все )
